Кожний дрон має свої сигнали телеметрії, аналізуючи які, пристрій визначає конкретний тип дрона. При
виявленні дрона на екрані відображається інформація про тип дрона та рівень сигналу, для приблизного
визначення дальності, а також видає звуковий сигнал (якщо він ввімкнений в меню) та вібро сигнал.
Враховуючи те, що деякі дрони досить схожі між собою за сигналами або появу нових модифікацій цих
дронів, а також інші фактори, які впливають на якість приймання, то можливі хибні спрацювання, або не
спрацювання детектора.
Пристрій має дві антени для сканування двох діапазонів, 915 МГц (868 - 1020 МГц) та 2.4 ГГц.
Основні параметри пристрою:
Діапазони частот | 868-870 МГц 902-922 МГц 970-1020 МГц 2.4 ГГц |
Дальність прийому | 868-1020 МГц: 8 – 16 км 2.4 ГГц: 300 – 400 м |
Живлення | 1х18650, 3200 мАг |
Час автономної роботи | 12 – 20 годин (в залежності від режиму та умов роботи) |

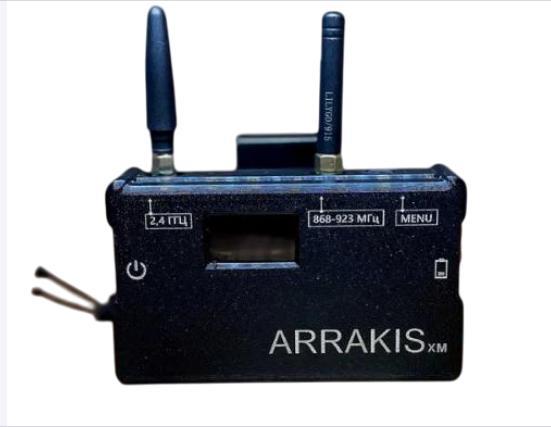

Огляд пристрою.
Пристрій виконаний у пластиковому корпусі захищеному від вологи та бризків води (але не є
повністю герметичним). Антени знімні, і при необхідності їх можна замінити, або винести на потрібну
відстань, використовуючи кабель-подовжувач.
Будова пристрою:
1 Антена 2,4 ГГц | Mavic |
2 Антена 915 МГц | Орлан, Zala, Lancet, FPV |
3 Кнопка живлення | Ввімкнення пристрою. |
4 Кнопка «Меню» | Зміна режиму роботи, вибір параметрів в меню, ввімкнення/вимкнення звукового сигналу |
5 Розєм USB Type-C | Заряджання, підключення до телефону або ПК. |
6 Дисплей | Відображення стану |
7 Кліпса кріплення |
Режими роботи.
Детектор має декілька режимів роботи, які змінюються за допомогою кнопки «Меню» на панелі
пристрою.
Основні режими:
- Автоматичний (auto) – основний режим, при якому сканується весь діапазон частот. При
виявленні сигналу аналізуються його сигнатура, і при співпаданні з вже відомими сигнатурами,
пристрій сповіщає про розпізнавання дрона звуковим і вібро сигналами, а також виводить
інформацію на дисплей.
- Спектр (rssi) – режим спектроаналізатора. В даному режимі просто відображається активність
радіосигналів в декількох діапазонах (868-870 МГц, 902-922 МГц, 970-1020 МГц, 2.4 ГГц).
Розпізнавання сигнатур не проводиться, але при виявленні високих рівнів сигналів, може
сповіщати звуковим і вібро сигналами.
- Інфо – відображення стану акумулятора, а також перехід в меню для налаштування основних
параметрів.
Також пристрій може бути переведений в «режим сну». Для цього необхідно довго натиснути кнопку
«Меню» ( приблизно 5с ). В даному режимі, пристрій вимикає дисплей, та припиняє сканування радіо
сигналів. Це не є повністю вимкненим режимом, тому що пристрій все ще працює від акумулятора, хоча
його споживання низьке. Даний режим може бути корисним, при заряджанні акумулятора, так як від usb
роз’єму пристрій вмикається незалежно від кнопки живлення.
Дисплей
На дисплеї постійно відображається інформація про стан пристрою та історія виявлення дронів.
Основним режимом роботи є режим Автоматичний (auto). Пристрій завжди повертається в цей режим
після певної затримки. При розпізнаванні дрона, на екрані відображається інформація про дрон в
певному форматі. Спочатку іде позначення назви дрона, далі його частота та рівень сигналу.
Наприклад: Оr 902.2 -80 – Орлан, частота 902.2 МГц, rssi -80 dBm.
Позначення дронів:
Z Zala
E Eleron
O,Or Orlan
ZL Zala/Lancet
La Lancet
?Z Щось схоже на Zala
?E Щось схоже на Eleron
?O, ?Or Щось схоже на Orlan
FPV FPV дрон
Sc Supercam
*, ХЗ Не вдалося точно розпізнати тип дрона
При виявленні нового дрона, попередня інформація на дисплеї зміщується вгору, при цьому
вказується скільки часу пройшло від попереднього виявлення.
Також після певної затримки дисплей вимикається, та показується маленька точка. Цей режим
реалізований для економії заряду, та ресурсу дисплея. Даний режим ніяк не впливає на роботу
пристрою, і він продовжує сканувати сигнали. Після виявлення дрона, або після натискання кнопки
«Меню», дисплей засвічується і показує всю інформацію.
При виявленні дрона, rssi вказується для приблизного визначення дальності до дрона, яку можна
приблизно розшифрувати з наступної таблиці:
Rssi, dBm | Приблизна дальність, km |
-70 | 1 - 2 |
-80 | 4 - 8 |
-100 | 8 - 16 |
Важливо! Дані по дальності не є точними, і визначаються експериментально, і можуть відрізнятися
в залежності від типу дрона.
Структура меню.
За допомогою меню, можна налаштувати деякі параметри пристрою, а також ввімкнути/вимкнути
деякі його функції.
Меню:
- Вихід – вийти з меню
- Оновлення – оновлення прошивка, сигнатур сигналів пристрою. Для оновлення потрібно
створити Wi-Fi мережу ( на телефоні або точці доступу ) з SSID: drone_spices PSWD: 87654321.
Пристрій автоматично підключається до даної мережі, і якщо вийшло, перевіряє наявність нових
оновлень та оновлюється.
- Стеження – стеження за конкретним дроном. При ввімкненні даної функції пристрій буде стежити
постійно за конкретним дроном, що з’явився в радіо ефірі, поки цей дрон не зникне. Призначена
дана функція для визначення напрямку руху конкретного дрона. Корисно для ППО для
відслідковування напрямку якщо є напрямлена антена.
- Чутливість – встановлення порогу спрацювання. Всі сигнали нижче порогу будуть ігноруватись.
чим вище поріг, тим вища швидкість сканування, але менше сигналів аналізується.
- Орлан – ввімкнення/вимкнення розпізнавання дронів типу Орлан.
- Zala/Lancet – ввімкнення/вимкнення розпізнавання дронів типу Zala або Lancet.
- FPV – ввімкнення/вимкнення розпізнавання FPV дронів.
- DJI – ввімкнення/вимкнення розпізнавання DJI дронів, типу Mavic.
Навігація по пунктам проводиться за допомогою кнопки «Меню». Коротке натискання – перехід
між пунктами або режимами, подвійне натискання – вибір пункту, або параметру(в меню) або
ввімкнення/вимкнення звукового сигналу (в інших режимах).
Живлення пристрою
Живлення пристрою здійснюється за допомогою одного li-Ion акумулятора 18650, який знаходиться в
середині. Для заряджання акумулятора використовується USB Type-C, що знаходиться на бічній панелі
пристрою. При необхідності, можна зняти верхню кришку пристрою, та замінити акумулятор.
