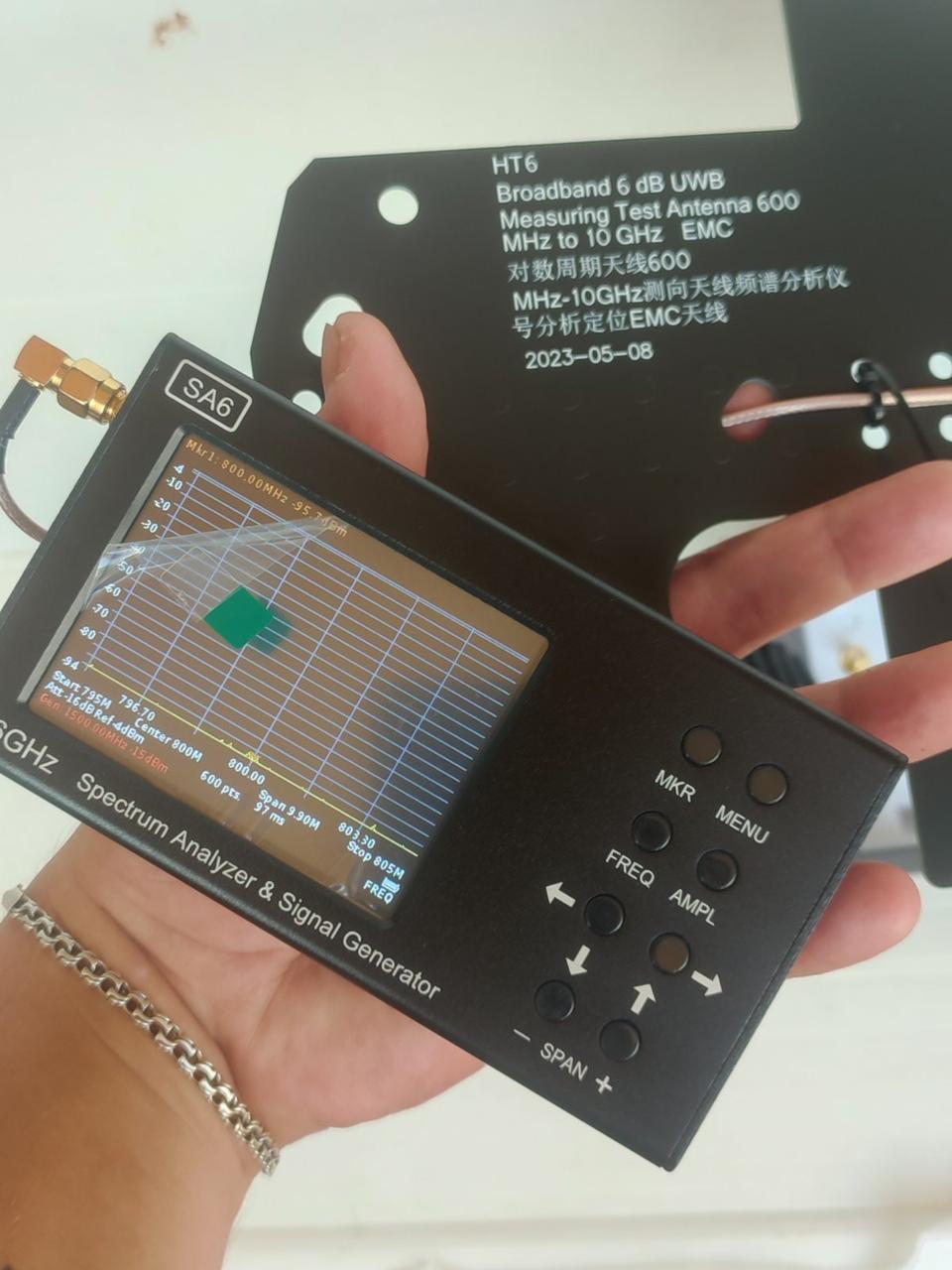

Детектор дронів PSA6 (0,6-10 ГГц)

Детектор дронів PSA6

Особливість:

1. ДИСПЛЕЙ СПЕКТРУ 35-6200 МГЦ: SA6 — це простий портативний аналізатор спектру та джерело сигналу, який відображає спектр сигналу від 35 до 6200 МГц.

2. ОБРОБКА ШИРОКОВИКОРИСТАНИХ СИГНАЛІВ: Аналізатор визначає величину та частоту компонентів спектру аналізованого процесу. Аналізатори спектру можуть обробляти сигнали з усіх широко використовуваних технологій, таких як Wi‑Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС тощо.

3. ВИМІРЮЙТЕ ЧАСТОТНУ ХАРАКТЕРИСТИКУ. Іншою важливою особливістю є генератор відстеження, який може вимірювати частотну характеристику пасивних або активних пристроїв, таких як фільтри або підсилювачі. Програмне забезпечення дозволяє вимірювати КСВ і модулі зворотних втрат. Для цього потрібен зовнішній спрямований зв'язувач і набір заходів калібрування

4. ВЧ АНАЛІЗ ДЛЯ РЕМОНТУ: SA6 в основному використовується для польових операцій. Пристрій міцний, легкий і має низьке енергоспоживання. Дозволяє сервісним центрам і групам технічного обслуговування виконувати на місці аналіз HF під час введення в експлуатацію та ремонтних робіт. Також спектроаналізатор є ідеальним рішенням для ремонтних майстерень і радіоаматорів

5. РЕАЛІЗУЙТЕ ПЕРЕДАЧУ ДАНИХ: можна керувати за допомогою кнопок на пристрої або сенсорного екрана. Передача даних між аналізатором і ПК через USB-кабель. Всі дані вимірювань відображаються в режимі реального часу на екрані приладу або ПК

Тип елемента: векторний аналізатор мережі

Параметри продуктивності:

Кольоровий резистивний сенсорний екран 3,2 дюйма

Широкий діапазон частот: від 35 до 6200 МГц

Швидка розгортка частотного діапазону: 500 точок на точку

Висока точність вимірювання: 2 дБ в динамічному діапазоні 70-75 дБ

Сумісність з комп'ютерами на базі Windows

Пристроєм можна користуватися за допомогою ПК

Автономне живлення до 4 годин безперебійної роботи, дротова передача даних на ПК

Специфікація:

Діапазон частот дисплея 35-6200 МГц

Діапазон вимірювання частоти 35-4500 МГц

Динамічний діапазон від 35-3000 МГц 75 дБ

Динамічний діапазон від 3000-4500 МГц 70 дБ

Максимальний діапазон 6165 МГц

Смуга пропускання 200 кГц, фіксована

Переглянути швидкість сканування для частотних діапазонів понад 100 МГц 700 МГц/с

Розгортка 100 МГц < 0,25 секунди

Рівень шуму до 3000 МГц < -100 дБм

Рівень шуму 3000-4500 МГц < -95 дБм

Рівень шуму 4500-6200 МГц < -90 дБм

Хвильовий опір 50 Ом

КСВ в робочому діапазоні частот <1,5

Внутрішній аттенюатор 0-30 дБ

Похибка при затуханні до 10 дБ 2 дБ

Помилка затухання від 10 до 20 дБ 5 дБ

Помилка затухання від 20 до 30 дБ 8 дБ

Вихідна потужність трекінг-генератора від -15 до -25 дБм

Точність у динамічному діапазоні 2,0 дБ

Максимальна вхідна потужність аттенюатора при 0 дБ 10 дБм

Максимальна вхідна потужність, коли затухання перевищує 20 дБ +20 дБм

Максимальний вхідний сигнал вимірювання +10 дБм

Максимальна вхідна напруга постійного струму

 25 В

Максимальний струм споживання при роботі від батареї 450 мА

Максимальний струм споживання під час роботи від USB 500 мА (під час заряджання)

Акумулятор літій-іонний акумулятор

Ємність 2500MAH

Тривалість 3 години

Час зарядки акумулятора ~ 4 години

 HT6 - Антена під спектроаналізатор для виявлення дронів. Антена для пеленгації 0,6-10 ГГц

HT6 - це пристрій, який використовується для приймання та вимірювання радіочастотних сигналів. Вони дуже важливі для якісних FPV польотів.

Характеристики:

Модель: HT6

Діапазон частот: 0,6-10 ГГц

Посилення: 6 дБі

КСО: < 2,2

Стандартний опір: 50 Ом

РЧ-з'єднання: SMA

Вага продукту: 150г

Комплектація:

аналізатор спектру SA6

подовжувальний кабель SMA 30 см 2 шт

USB-кабель Type-C 1шт

Стилус 1 шт

Посібник користувача

Антена під аналізатор спектру

Посібник користувача


Ви можете купити детектор дронів (через кошик покупок) або скористатися послугою "Зворотній дзвінок"

Якщо у Вас виникли запитання, наші менеджери проконсультують щодо товару, який Вас зацікавив, оформлять замовлення за даними телефонами, вказаними вище.
