Опис

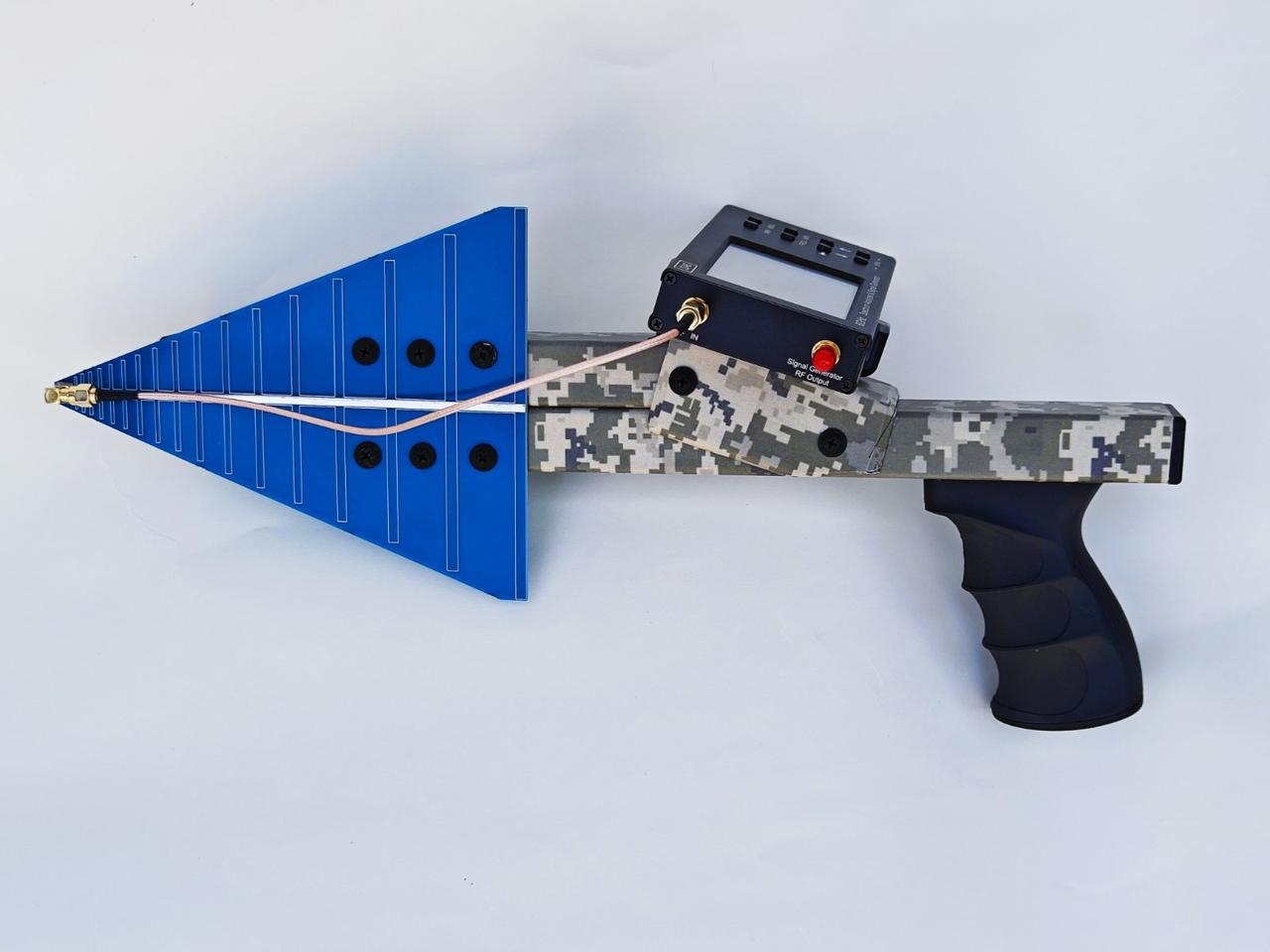

До цього лістингу включено аналізатор спектра SA6 і широкосмугову антену RF ( Ейдіпен )
Детально про SA6
SA6 - простий портативний аналізатор спектра і діапазону сигналів, призначений для відображення спектра сигналу в діапазоні частот від 35 до 6200 МГц.
Аналізатор знаходить амплітуду і частоту спектральних складових аналізованого процесу. Аналізатор спектра може обробляти сигнали всіх широко поширених технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС та ін.
Важливою особливістю є також додаткова функція трекінг-генератора, що дає змогу вимірювати частотні характеристики пасивних або активних пристроїв (наприклад, фільтрів або підсилювачів). Програмне забезпечення дає змогу вимірювати модулі SWR і зворотних втрат. Для цього потрібен зовнішній спрямований з'єднувач і набір калібрувальних вимірювань.
SA6 в основному використовується для роботи на об'єкті. Обладнання вирізняється міцністю, малою вагою і низьким енергоспоживанням. Воно дає змогу сервісним центрам і ремонтним бригадам проводити ВЧ-аналіз на місці під час пусконалагоджувальних і ремонтних робіт. Крім того, аналізатор спектра є ідеальним рішенням для ремонтних майстерень і радіоаматорів.
Технічні характеристики:
| Діапазон відображуваних частот | 35 - 6200 МГц |
| Діапазон вимірюваних частот | 35 - 4500 МГц |
| Динамічний діапазон у смузі частот 35-3000 МГц | 75 дБ |
| Динамічний діапазон у смузі частот 3000-4500 МГц | 70 дБ |
| Максимальний діапазон | 6165 МГц |
| Смуга пропускання | 200 кГц, фіксована |
| Швидкість розгортки частотного діапазону вище 100 МГц | 700 МГц/с |
| Розгортка на 100 МГц | <0,25 секунди |
| Шумовий поверх до 3000 МГц | <-90 дБм |
| Шумовий поверх 3000-4500 МГц | <-85 дБм |
| Шумовий фон 4500-6200 МГц | <-80 дБм |
| Хвильовий імпеданс | 50 Ом |
| Коефіцієнт стоячої хвилі в робочому діапазоні частот | <1,5 |
| Внутрішній атенюатор | 0-30 дБ |
| Похибка ослаблення до 10 дБ | 2 дБ |
| Похибка загасання від 10 до 20 дБ | 5 дБ |
| Похибка ослаблення від 20 до 30 дБ | 8 дБ |
| Вихідна потужність слідкуючого генератора | -15...-25 дБм |
| Похибка в динамічному діапазоні | 2,0 дБ |
| Максимальна вхідна потужність атенюатора при 0 дБ | 10 дБм |
| Максимальна вхідна потужність при ослабленні понад 20 дБ | + 20 дБм |
| Максимальний вхідний вимірювальний сигнал | + 10 дБм |
| Максимальна вхідна напруга постійного струму | 25 Вольт |
| Максимальний струм споживання під час роботи від акумулятора | 450 мА |
| Максимальний струм споживання під час роботи від USB | 500 мА (під час заряджання) |
| Акумулятор | 2500 мАг |
| Розмір антени | 200мм*150 мм |
| Діапазон робочих частот | 600 МГц - 10000 МГц |
| Коефіцієнт посилення антени | від 1 дБ до 6 дБ |
| SWR у робочому діапазоні частот | не більше 2,2 |
| Поляризація | лінійна |
| Вхідний імпеданс | 50 Ом |
| Роз'єм | SMA-female |
Застосування:
Розміщення зовнішньої антени на базовій станції
Швидкий аналіз радіочастотної обстановки
Перевірка працездатності релейного осередку
Ремонт і налаштування ретрансляторів, генераторів, фільтрів тощо.
Вимірювання SWR при використанні зовнішнього спрямованого з'єднувача.
Керування приладом здійснюється одним із таких двох способів:
За допомогою кнопок і сенсорного екрана приладу.
Передача даних між аналізатором і ПК здійснюється через Bluetooth або USB-кабель.
Усі дані вимірювань відображаються на екрані приладу або ПК у режимі реального часу.
До комплекту постачання входять
1 аналізатор спектра SA6 ( повний комплект )
1 антена
1 ручка (тримач)
